机械参数

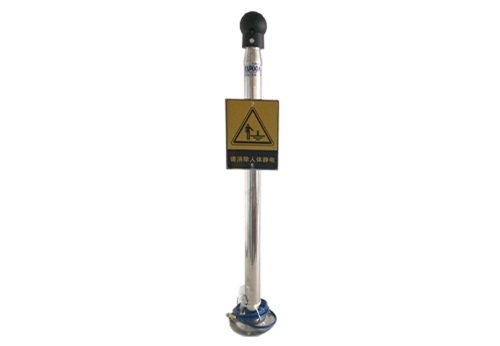

• · K-804A智能语音人体静电释放报警器是适用于易燃、易爆及防静电场所的人体静电释放的仪器仪表。其特点在于设计合理的人体静电释放电阻，合理有效控制人体静电释放，延长人体静电释放时间，降低瞬间人体静电释放能量，能够使人体静电安全释放。同时能检测人体与静电触摸球接触是否可靠，声音报警提示静电消除是否完毕。

执行标准

1. 立杆材质：304不锈钢
2. 立杆直径： Φ38mm
3. 立杆壁厚：1.0mm
4. 产品高度：1050mm（可定制）
5. 触摸球直径： Φ90mm
6. 安装法兰壁厚：3.0mm
7. 接地电缆长度：3m

产品特点

1. 超低功耗设计，正常使用期间无需更换电池
2. 触摸式感应，无机械活动部件
3. 整体环氧树脂密封，防腐、防水、防潮
4. 防爆触摸球，安全释放静电，人体接触不产生电击感
5. 语音声光报警提示人体与防爆触摸球接触可靠和静电释放完毕
6. 接地线独立检测，接地电阻符合标准，确保可靠接地参考

参考标准

K-803A人体静电释放报警器设计参考以下国家标准：

GB12158-2006《防止静电事故通用导则》

B50074-2002《石油库设计规范》

   第14.3.13条规定：由于人们穿着人造织物衣服极为普遍，人造织物极易产生静电，往往积聚在人体上。为防静电可能产生的火花，需对进入轻油泵房、轻油罐顶上、轻油作业区的操作平台，以及爆炸危险区域等处的扶梯上或入口处设置消除人体静电的装置。此消除静电装置是指用金属管做成的扶手，在进入这些场所之前人体应抚摸此扶手以消除人体静电。

SH3097-2000《石油化工静电接地设计规范》

K-803A人体静电释放报警器经国家防爆电气产品质量监督检验中心（NCEX），符合下列标准：
   GB3836.1-2010  爆炸性环境 第1部分：设备通用要求
   GB3836.4-2010  爆炸性环境 第4部分：由本质安全型“i”保护的设备

安装使用

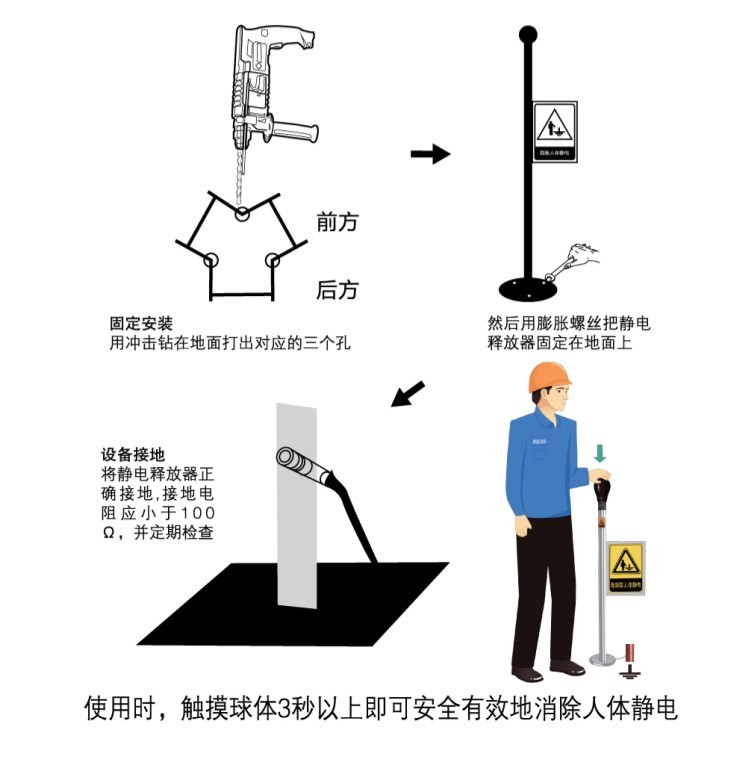

静电释放器的安装
步骤一、用冲击钻在地面打出对应的安装孔。
步骤二、将膨胀螺栓放入安装孔内（为防止安装孔过深，应先放入膨胀螺栓并将螺母稍微拧紧至螺栓不会往下掉后，再把螺母取下）。
步骤三、将安装法兰底座套入已放置好的膨胀螺栓上用螺丝固定。
步骤四、用接地线缆将立杆与接地网（桩）等接地设备连接起来。

     接地线可接入公共接地网或接地桩；也可在地面打入金属棒构成接地桩供接地线接地，接地电阻应＜100Ω。若要兼顾考虑防雷接地，接地电阻应＜10Ω。

设备维护
1. 保持设备清洁，定期清理触摸球上的灰尘及油污，防止影响人体静电释放器的除静电效果。
2. 定期检查和维护设备，检查接地线的接地螺栓等配件是否松动，以免引起接地不良。

*另有防爆型、夜光型、智能型、壁挂式、桌面式、纯铜型、316不锈钢材质等人体静电释放器欢迎咨询订购。
